CFW32C7UL系列

CFW32C7UL基于ARM Cortex-A7內核，主頻800MHz，疊封了 LP DDR2顆粒，支持MIPI和DVP圖像輸入接口、LCD圖像輸出接口、I2S音頻數據接口、USB2.0 OTG接口等，RTC模式下待機功耗7.3uA。產品設計了豐富的安全機制，包括國密算法SM2/SM3/SM4，真隨機數發生器TRNG，國際通用加解密算法AES、 HASH等，還包括防止程序復制的ChipID，防拆機的Tamper監測，以及存儲器安全區域的機制等。滿足工業級工作溫度范圍-40到105度，提供支持Linux、FreeRTOS、uCOS及RT-Thread的BSP包。

CFW32C7UL是一顆主頻達到800MHz的ARM Cortex-A7內核應用處理器芯片，集成DDR、USB、MIPI、DVP等豐富的高速外設接口，集成圖像處理單元、國密算法（SM2/3/4)、國際通用加解密算法，配置Chip ID安全機制，具有高穩定性、高安全性、外設接口豐富、低功耗和高性價比等優點。芯片提供支持Linux、FreeRTOS、uCos和RT-Thread等BSP。

產品特征：

系統

? 內核電壓: 1.1V

? 功耗：待機電流7.3uA

? 溫度范圍: -40℃ to 105 ℃ (Tj)

功能單元

? ARM Cortex-A7內核，主頻達800 MHz,

32 KB I cache, 32KB D cache

? LCD 顯示 4096x4096, 8 layers

? 圖像傳感器接口支持MIPI和 DVP

? 合封 16-bit LP DDR2 (32MB/64MB)

? USB 2.0 OTG, HS/FS,

? 音頻接口 I2S/TDM

? 4通道 QuadSPI NOR FLASH

? EFUSE,12B Chip ID

? Tamper 防拆機

? 加解密算法: TRNG, Crypto Engine, UAC

(AES/SHA/RSA, HRNG/PKI/DIV/HASH/SM3/SM4)

? 集成 ISP

? 集成圖形處理單元(支持1920x2040)

(MEDIAN/GAUSS/SOBEL/BW/RESIZE/OTSU/IRO)

? 8 bit ADC x1（2通道）

? GPIOx127, PWMx1（4通道）

? TIMERx7

操作系統

? Linux/FreeRTOS/uCos/RT-Thread BSP

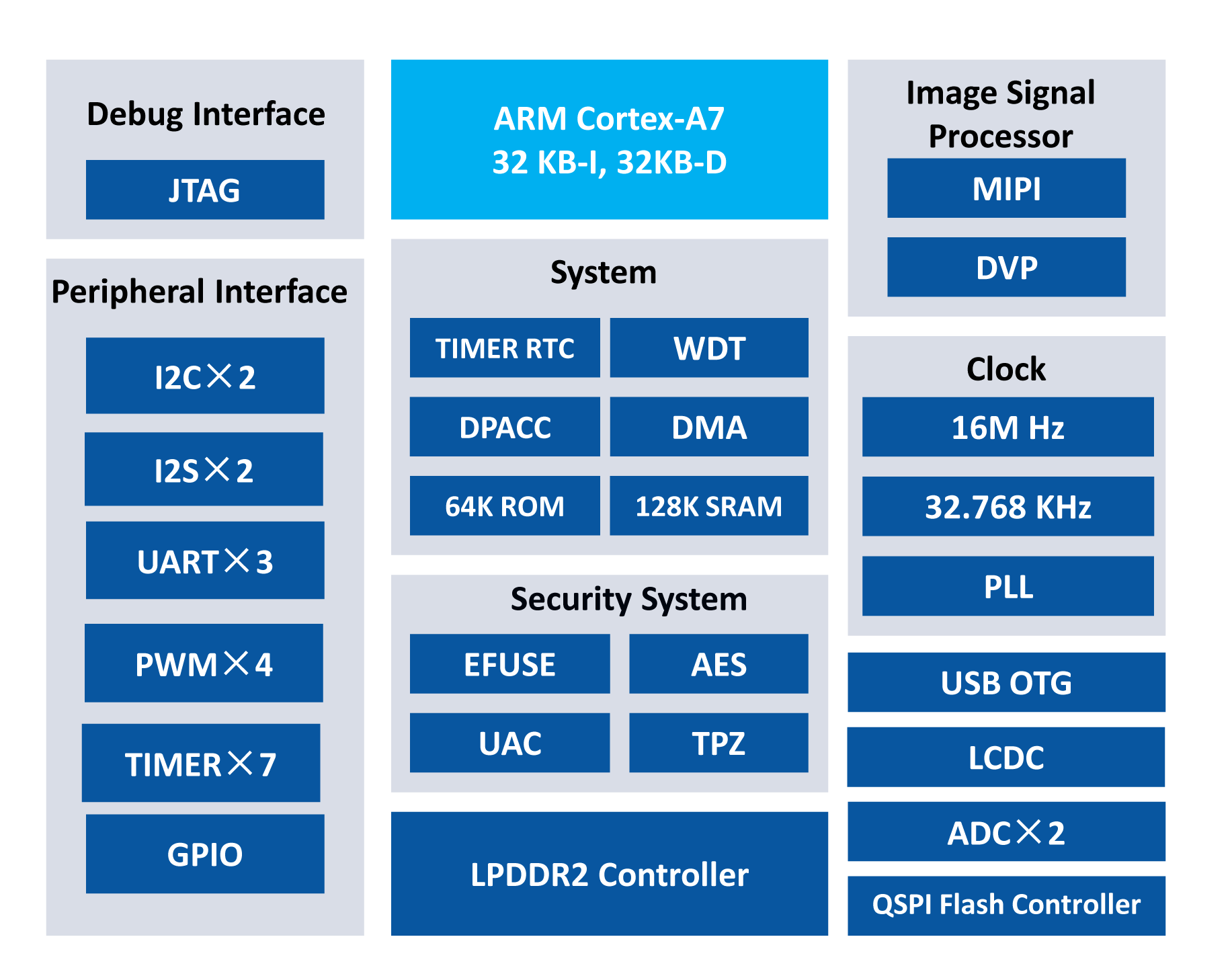

架構圖：

應用領域：

CFW32C7UL系列產品具有高穩定性、高安全性、外設接口豐富、低功耗和高性價比等亮點，主要面向工業級應用市場，涵蓋工業控制、智能商業、智慧交通、金融支付、智慧電網等領域，在條碼識讀設備、人臉識別設備、多功能安全箱包/柜子、工業機器視覺、串口屏/阻態屏、人機交互界面HMI、拍立得、物聯網關和電力集中器等場景有著廣泛而豐富的應用。
